1000g次氯酸鈉發生器(指每小時產有效氯1000克)廣泛應用于日處理水量5000–20000噸的中小型水廠、鄉鎮污水站或大型建筑群供水系統。為確保設備安全、穩定、長期運行，其安裝空間布局與土建基礎設計必須嚴格遵循技術規范與廠家要求。
一、安裝空間要求

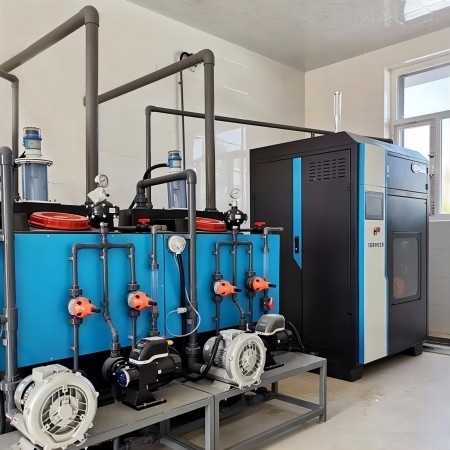

設備主體(含電解槽、電源柜、控制箱)通常尺寸約為2.0m(長)×1.2m(寬)×1.8m(高)，但需預留充足操作與維護空間：
前側操作面凈距≥1.2m，便于日常巡檢與觸摸屏操作；
兩側及后部檢修通道≥0.8m，方便更換電極或接線；
頂部預留≥0.5m空間，利于散熱與吊裝；
若配套軟水裝置、溶鹽罐、儲藥箱等輔助設備，總占地面積建議不小于6–8㎡。
此外，設備應安裝在通風良好、干燥、無腐蝕性氣體的室內，環境溫度宜為5–40℃，相對濕度<85%，嚴禁露天放置。
二、土建基礎要求
1000g次氯酸鈉發生器整機重量約800–1200kg，且運行中存在輕微振動，因此必須設置混凝土基礎：
基礎厚度≥150mm，強度等級不低于C20；
基礎平面水平度誤差≤3mm/m，避免設備傾斜導致電解液分布不均；
預埋地腳螺栓或采用膨脹螺栓固定，防止位移；
地面應做防滲防腐處理(如環氧樹脂地坪)，并設置排水溝或集水坑，連接至中和池，以防電解液或清洗廢液泄漏污染環境。
三、配套設施接口
給水管：DN25–DN32，壓力0.2–0.4MPa，建議前置Y型過濾器；
排水管：DN32耐腐蝕PVC管，坡度≥2%；
電源：380V±10%，三相五線制，功率約10–15kW，獨立回路并配置漏電保護；
接地電阻≤4Ω，確保電氣安全。
較后，建議在設備上方設置起重吊鉤或滑軌，便于未來大修時吊裝電解槽模塊。
總之，合理的空間規劃與扎實的土建基礎，是1000g次氯酸鈉發生器高效、長壽命運行的前提。
